Lugar de origen: | JIANGSU, CHINA |
---|---|
Nombre de la marca: | Prostepper |
Certificación: | CE.ISO.ROHS.SGS |
Número de modelo: | PST57H242-4P10 |
Cantidad de orden mínima: | 10pcs |
Precio: | USD10.2-13.9/PCS |
Detalles de empaquetado: | 38.5*24*23 |
Tiempo de entrega: | 7-25 días del trabajo |
Condiciones de pago: | T/T, Western Union, L/C |
Capacidad de la fuente: | 250000pcs por mes |
Tipo del motor: | motor de pasos híbrido de 57m m | corriente del motor de pasos: | 1A |
---|---|---|---|
Inductancia: | 8.9mH/Phase | Longitud del motor: | 42.5m m |
Fuerza dieléctrica: | 500VDC para 1 minuto | Peso: | 0.46kg |
Código del HS: | 8501109990 | ||
Alta luz: | motor de pasos de la nema 1A,Motor de pasos de la nema de 1,8 grados |

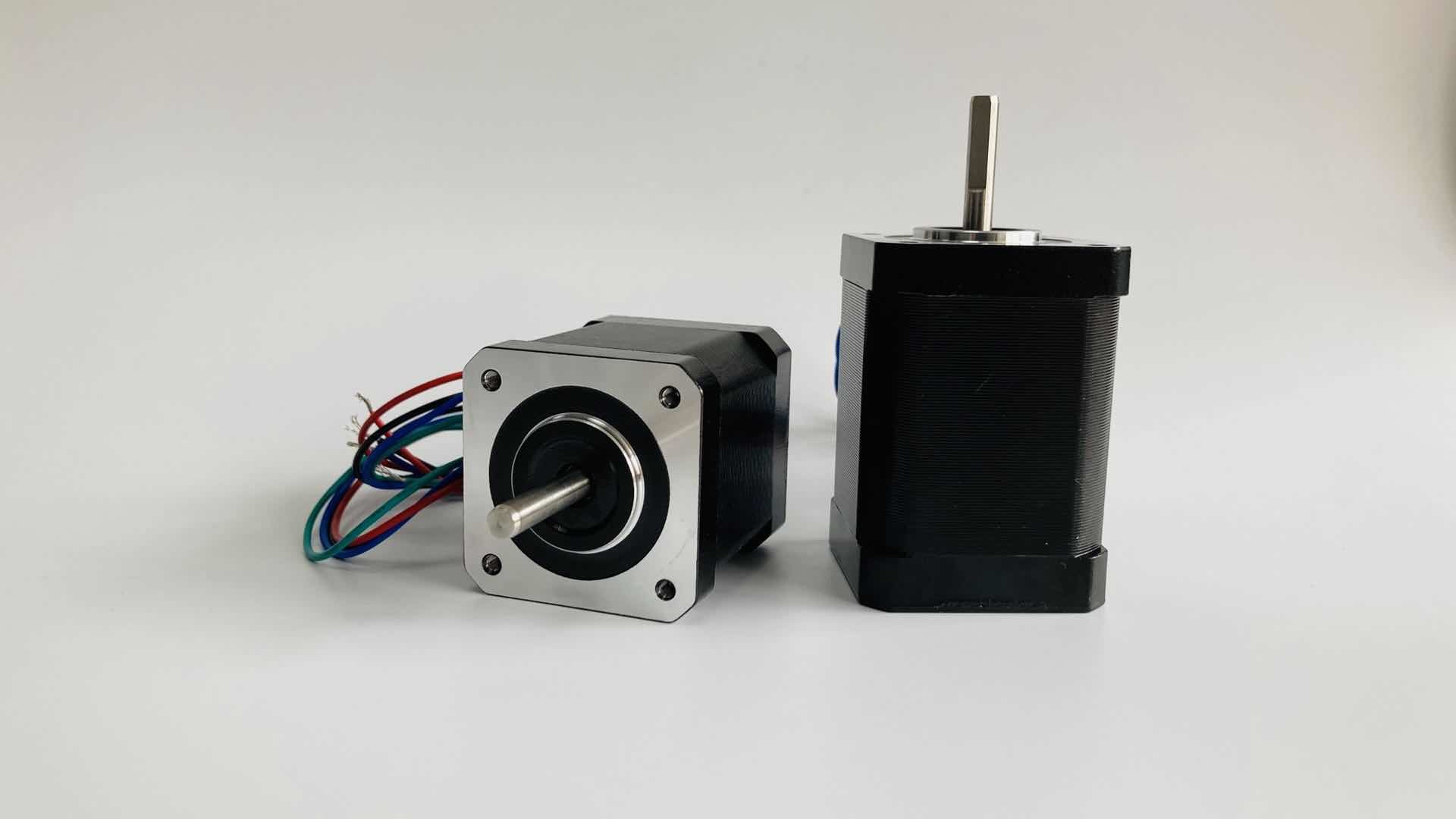

42m m 2 motor de paso unipolar de pasos híbrido del motor NEMA17 de la fase 1,8
Especificaciones
Modo ningún | PST57H242-4P10 |
PST57H242-4P20
|
PST57H242-4P30 |
Llevar a cabo el esfuerzo de torsión | los 0.6N.m | ||
Corriente relacionada | 1A/Phase | 2A/Phase | 3A/Phase |
Resistencia | 4,2 Ω/Phase | 1.2Ω /Phase | 0.51Ω/Phase |
Inductancia | 8.9MH/Phase | 2.1MH/Phase | 1MH/Phase |
Inercia | 140g.cm2 | ||
Peso | 0.46kgs | ||
Longitud | 42.5m m | ||
Conexión | P |
Modo ningún | PST57H245-4P10 |
PST57H245-4P20
|
PST57H245-4P30 |
Llevar a cabo el esfuerzo de torsión | los 0.8N.m | ||
Corriente relacionada | 1A/Phase | 2A/Phase | 3A/Phase |
Resistencia | 4,7 Ω/Phase | 1.25Ω /Phase | 0.57Ω/Phase |
Inductancia | 10.8MH/Phase | 2.7MH/Phase | 1.2MH/Phase |
Inercia | 180g.cm2 | ||
Peso | 0.52kgs | ||
Longitud | 45.5m m | ||
Conexión | P |
Modo ningún | PST57H251-4P10 |
PST57H251-4P20
|
PST57H251-4P30 |
Llevar a cabo el esfuerzo de torsión | los 0.8N.m | ||
Corriente relacionada | 1A/Phase | 2A/Phase | 3A/Phase |
Resistencia | 4,7 Ω/Phase | 1.25Ω /Phase | 0.57Ω/Phase |
Inductancia | 10.8MH/Phase | 2.7MH/Phase | 1.2MH/Phase |
Inercia | 180g.cm2 | ||
Peso | 0.52kgs | ||
Longitud | 45.5m m | ||
Conexión | P |
El ángulo del paso 1.8°, los motores es directamente compatible con los tableros de la impulsión del motor de pasos y también conduce cualquier motor (si procede) en el modo es decir 0.9° del medio paso por paso dando por resultado una estabilidad más de alta resolución, mayor del funcionamiento y tarifas de escalonamiento más rápidas. La dirección, velocidad, aceleración/desaceleración se puede controlar por un regulador del motor de pasos., aplicando la secuencia eléctrica correcta del pulso a las bobinas de los resultados del motor de pasos en una rotación del ángulo del paso 1.8° del eje (es decir 200 pasos por la revolución). Cuando está cargado correctamente y conducido estos motores producirá pasos discretos de la salida. El número de pasos y la velocidad de la rotación son determinados por el número de pulsos y la frecuencia de la señal de entrada. Esto proporciona un método ideal para el control de la velocidad y de posición. Los motores son directamente compatibles con los tableros de la impulsión del motor de pasos.,

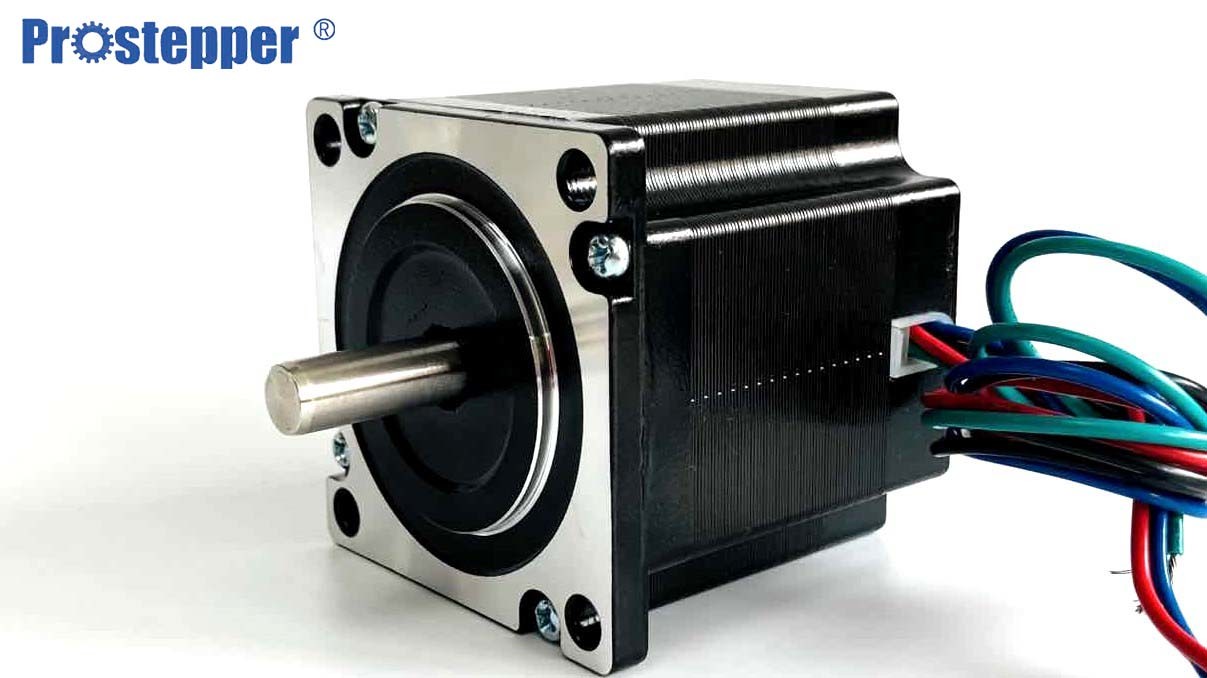

descripción del motor de pasos de 1,8 grados
La dislocación angular del motor de escalonamiento puede ser exacta controlada por el número de pulsos eléctricos. La exactitud del ángulo se puede controlar dentro de ±0.09°without cualquier dispositivo de reacción.
La talla 100% mecánica cumple los requisitos, de asegurarse de que no hay mayor error en el proceso del uso
Opciones del arreglo para requisitos particulares
Detalles de encargo del eje y del montaje:
Todos los motores se pueden suministrar el eje terminado simple o doble a la longitud del eje de la petición del cliente y otras dimensiones se pueden también modificar a pedido.
Número de ventajas:
Todos los motores se pueden suministrar 4, 5, 6 o 8 ventajas y si procede un conector se pueden proporcionar en nuestros motores a la petición del cliente
Código de enrrollamiento:
Desde cada cliente la petición puede ser diferente, nosotros enumera solamente nuestros productos estándar en este catálogo. Sin embargo, nos placeremos citar otras variantes a su petición.
Llevar a cabo el esfuerzo de torsión:
Llevar a cabo el esfuerzo de torsión se mide con dos fases suministradas en la corriente clasificada. Las especificaciones técnicas incluidas son por lo tanto típicas.
(En la petición del cliente para el eje, las ventajas, las fijaciones, el etc. especiales. Proveeremos de usted un código de producto/un identificador únicos)
